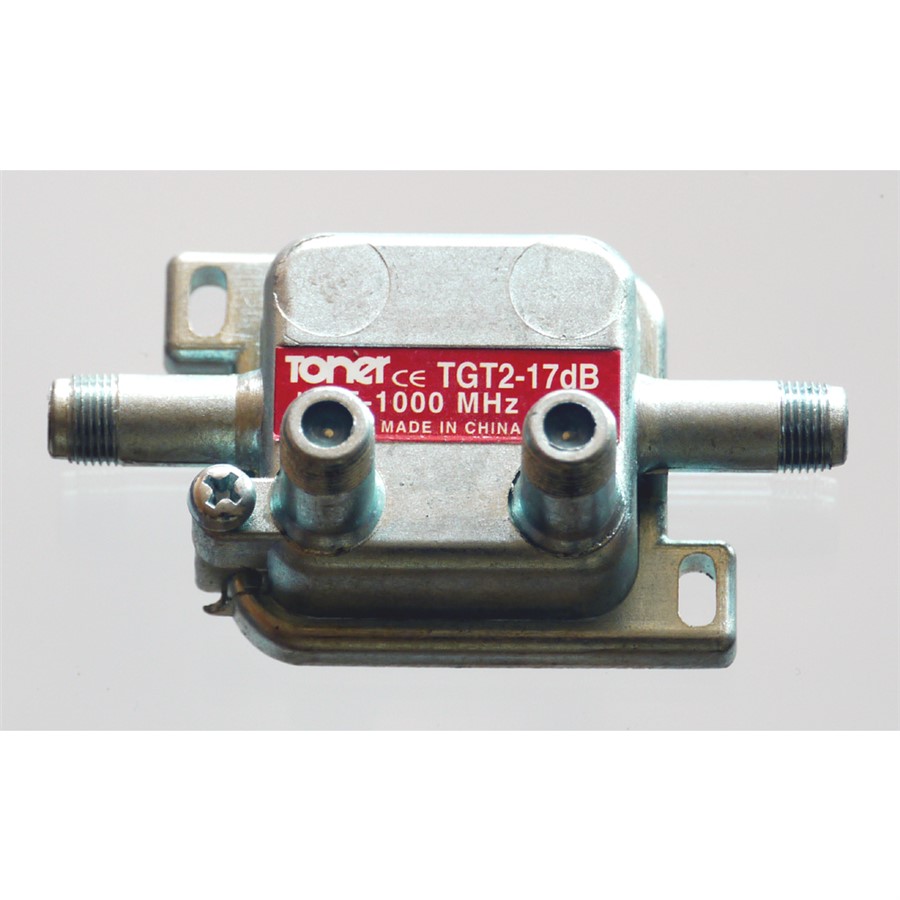

TGT2-17 odbočovač_2 odboč. 17 dB


Odbočovače TGT představují vysoce kvalitní širokopásmové odbočovače pracující v pásmu 5-1000 MHz. Jsou vhodné pro instalace do STA a kabelových rozvodů. Odbočovače jsou umístěny v pocínovaném odlitku s vynikajícím stíněním. Vstupy a výstupy jsou na F-konektory.



počet odbočení 2
útlum vstup-odbočení 17 dB
---------------------------------------------
max.vložný útlum v pásmu 5-15 MHz 1 dB
max.vložný útlum v pásmu 15-40 MHz 1 dB
max.vložný útlum v pásmu 40-550 MHz 1 dB
max.vložný útlum v pásmu 550-1000 MHz 1,6 dB
----------------------------------------------------------
min.tlumení odrazu na vstupu v pásmu 5-15 MHz 23 dB
min.tlumení odrazu na vstupu v pásmu 15-40 MHz 25 dB
min.tlumení odrazu na vstupu v pásmu 40-550 MHz 20 dB
min.tlumení odrazu na vstupu v pásmu 550-1000 MHz 20 dB
------------------------------------------------------------
min.tlumení odrazu na výstupu v pásmu 5-15 MHz 25 dB
min.tlumení odrazu na výstupu v pásmu 15-40 MHz 25 dB
min.tlumení odrazu na výstupu v pásmu 40-550 MHz 22 dB
min.tlumení odrazu na výstupu v pásmu 550-1000 MHz 20 dB
-------------------------------------------------------------
min.tlumení odrazu na odbočení v pásmu 5-15 MHz 25 dB
min.tlumení odrazu na odbočení v pásmu 15-40 MHz 28 dB
min.tlumení odrazu na odbočení v pásmu 40-550 MHz 20 dB
min.tlumení odrazu na odbočení v pásmu 550-1000 MHz 20 dB
--------------------------------------------- -----------------
min.izolace mezi odboč. výstupy v pásmu 5-15 MHz 32 dB
min.izolace mezi odboč. výstupy v pásmu 15-40 MHz 35 dB
min.izolace mezi odboč. výstupy v pásmu 40-550 MHz 27 dB
min.izolace mezi odboč. výstupyí v pásmu 550-1000 MHz 27 dB
------------------------------------------------------- -------
min.izolace mezi odboč. a výstupem v pásmu 5-15 MHz 40 dB
min.izolace mezi odboč. a výstupem v pásmu 15-40 MHz 40 dB
min.izolace mezi odboč. a výstupem v pásmu 40-550 MHz 27 dB
min.izolace mezi odboč. a výstupem v pásmu 550-1000 MHz 26 dB
---------------------------
průchod pro napájení ne
konektory F-konektor
tlumení stíněním RFI 100 dB
hmotnost 0,103 kg
rozměr 70 x 50 x 35 mm
