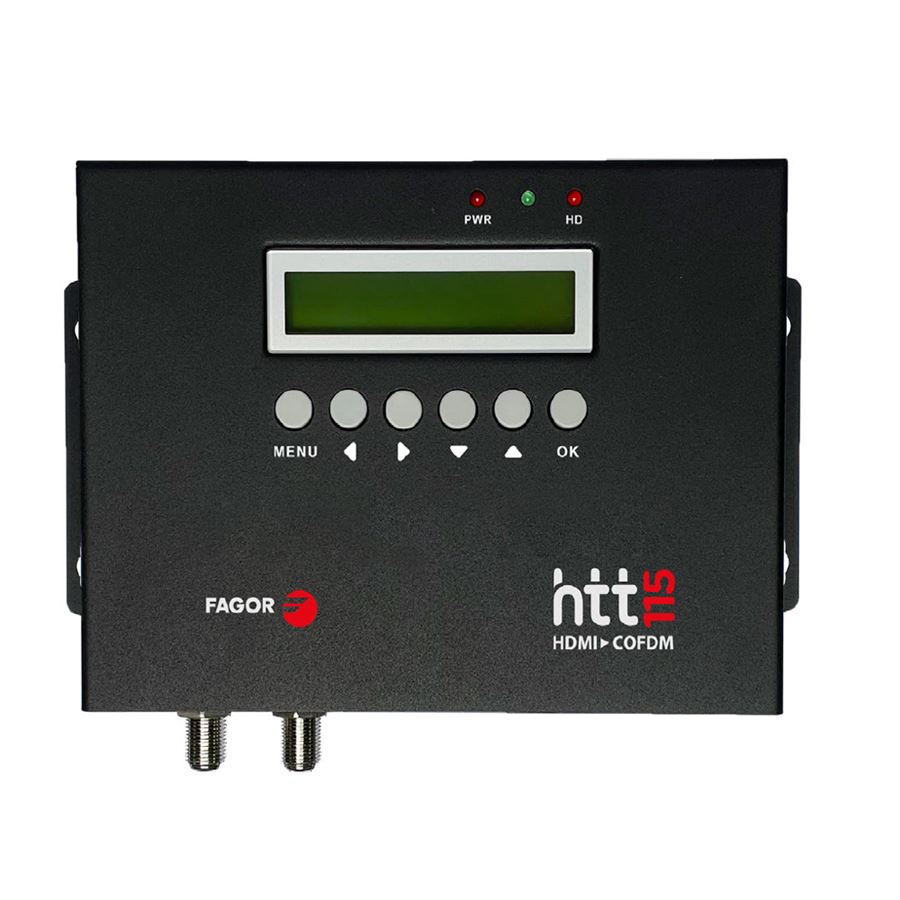

HTT 115_ 1x HDMI- DVB-T modulátor

HTT 115_ 1x HDMI- DVB-T modulátor


HTT 115 slouží k modulaci HDMI signálu do jednoho výstupního DVB-T kanálu v TV pásmu 50 až 860 MHz. Zařízení provádí v reálném čase komprimaci dle standardu MPEG4 a modulaci COFDM. Modulátor vyniká dobrou kvalitou modulace MER která je větší než 35 dB. Zároveň podporuje zpracování a vložení PSI/SI tabulek a LCN (Logical Channel Suport). Modulátor se nastavuje přímo na čelním panelu. Součástí balení je zdrojový adaptér.
Výstupní signál je plně kompatibilní s normou DVB-T (EN 300 744).

Modulátor dodáváme také jako součást kitu INFOKANÁL, sloužícího pro tvorbu komplexního informačního kanálu ve standardu DVB-T.






------------------------------------------ HDMI VSTUP ----------------------------------
video vstup HDMI + RF
rozlišení 1920*1080_60P; 1920*1080_50P;1920*1080_60i; 1920*1080_50i; 1280*720_60p; 1280*720_50P
bit rate 1000 - 18000 Mbps
---------------------------------------- PROCESSING -----------------------------------
video komprese MPEG-4 AVC/H.264 MP@L 3.0/3.1/4.0
max. rozlišení 1920x1080_60p
audio komprese MPEG1 Layer II
vložení PSI/SI tabulek ano (PAT,PMT,SDT,NIT)
podpora LCN ano
--------------------------------------- COFDM VÝSTUP ---------------------------------
DVB-T norma ETSI EN 300 744
počet nosných 2K, 8K
modulace QPSK, 16 QAM, 64QAM
ochraný interval 1/4, 1/58, 1/16, 1/32
code rate 1/2, 2/3, 3/4, 5/6, 7/8
výstupní kmitočet 50 - 860 MHz (krok 1 kHz)
šířka kanálu 6, 7, 8 MHz
výstupní úroveň 70 - 100 dBµV (krok 1 dBµV)
últum výstupní smyčky 1,5 dB
MER >35 dB
konektory 2x F
impedance 75 Ohm
------------------------------------------ OBECNÉ --------------------------------------
napájení 12V DC (adaptér 100-240Vac/ 12Vdc, 1,5 A je součástí balení)
rozměr 150 x 110 x 32 mm
hmotnost 0,5 kg
------------------------------------------ INTERFACE-----------------------------------
ovládání na modulátoru LCD + ovládací tlačítka
jazyk Angličtina
