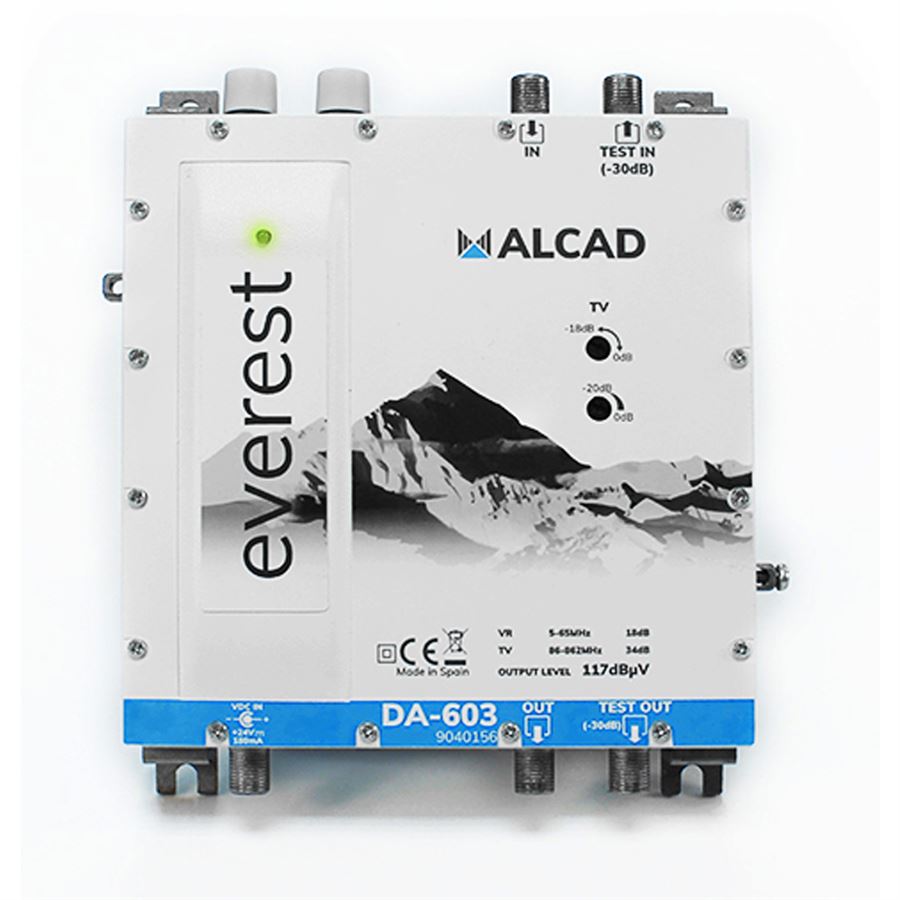

DA-603_ zesilovač linkový, 34 dB, 117 dBµV, zpětný kanál 5-65 MHz


Zesilovač DA-601 je výkonný linkový zesilovač pro zesílení multiplexu pozemních analogových a digitálních TV/FM kanálů. Je vhodný pro distribuci signálu v STA nebo malých kabelových rozvodech. Zesilovač je vyroben v ZAMAC odlitku, který má vynikající stínící účinky. Zesilovač má zesílení 34 dB s regulací 20 dB a regulací náklonu 18 dB s výstupním výkonem 117 dBµV. Součástí zesilovače je testovací vstup a výstup (-30 dB) pro nastavování zapojeného zesilovače. Zesilovač má aktivní zpětný kanál 5-30 MHz. Součástí balení je externí napájecí zdroj FF-200.



počet vstupů/výstupů 1+1 (test) / 1+1(test)
vstup 47 - 862 MHz
zpětný kanál 5 - 30 MHz
zesílení 34 ± 2 dB
zesílení zpětného kanálu 20 ±1 dB
regulace zesílení 20 dB
regulace zesílení zpětného kanálu -
regulace náklonu 18 dB
šumové číslo < 8,5 dB
max. výstupní úroveň (DIN45004B) 117 dBµV
max. výstupní úroveň (IMD3 -66 dB) 114 dBµV
max. výstupní úroveň (IMD2 -60 dB) 107 dBµV
max. výstupní úroveň zpětného kanálu (DIN 45004B 114 dBµV
max. výstupní úroveň zpětného kanálu (IMD3 -66 dB) 111 dBµV
max. výstupní úroveň zpětného kanálu (IMD2 -60 dB) 105 dBµV
testovací vstup/výstup -30 ± 2 dB
tlumení odrazu na vstupu >10 dB
napájení 24V, 200 mA (externí zdroj FF-200)
konektory F-konektor (F-connector)
pracovní teplota -10°C .....+65°C
stupeň krytí IP50
hmotnost 0,45 kg
rozměr 135 x 155 x 30 mm
