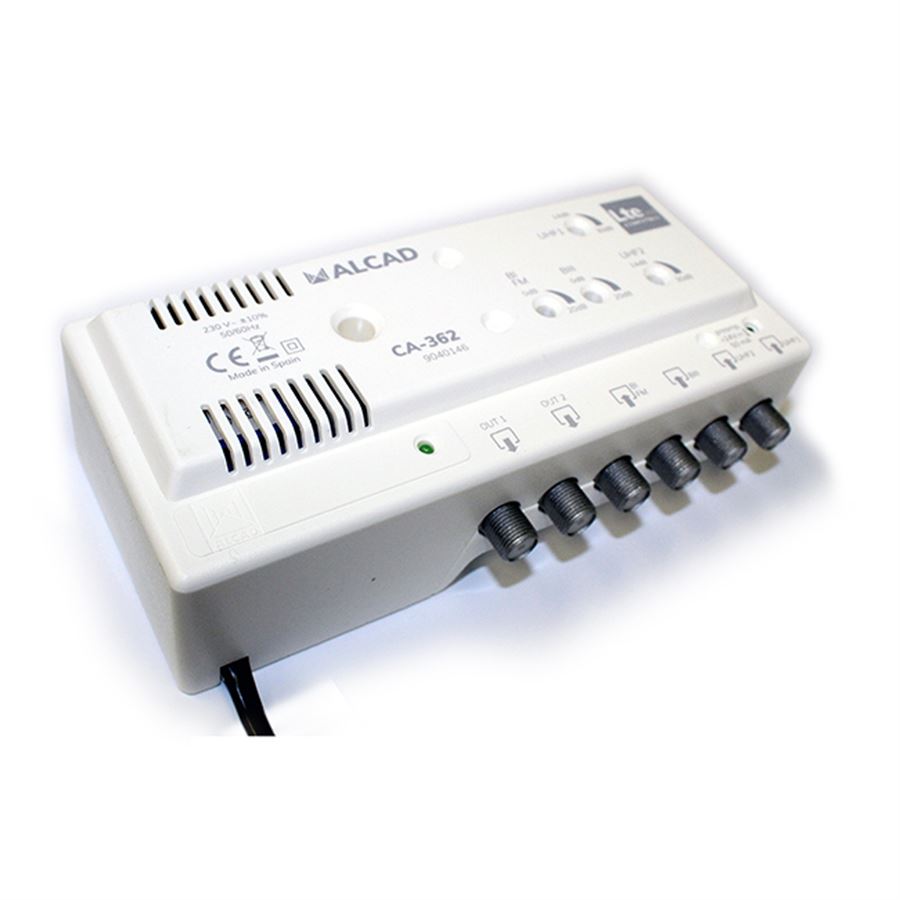

CA-362_ 4 vstupy UHF-UHF-BIII/DAB-BI/FM, 2 výstupy, G=30/20 dB, LTE700


Zesilovač CA-362 je domovní zesilovač pro pozemní analogový a digitální příjem TV/FM signálů kompaktibilní s LTE700. Je vhodný pro použití v rodinných domech i pro více bytových jednotek. Zesilovač je vyroben v ZAMAC odlitku který má vynikající stínící účinky a je kryt plastovým obalem. Vstupy jsou řešeny pásmově s automatickým napájením předzesilovačů u vstupu UHF1, v případě zkratu dochází k automatickému elektronickému přerušení napájení.+24V. Zesílení všech vstupů je regulovatelné.



počet vstupů/výstupů 4 / 2
vstupy BI/FM(40-108 MHz) _ BIII/DAB(160-260 MHZ) _ UHF1(470-694 MHz) _ UHF2(470-694 MHz)
zesílení 20 ± 1,0 dB (VHF vstupy), 30 ± 1,0 dB (UHF vstupy)
zvlnění v pásmu ± 1,5 dB
regulace zesílení 20 dB (VHF vstupy), 16 dB (UHF vstupy)
šumové číslo 6,5 ± 1,5 dB (VHF vstupy), 5,5 ± 1,5 dB (UHF vstupy),
max. výstupní úroveň (DIN45004B) 2 x 110 dBµV
max. výstupní úroveň (IMD3 -66 dB) 2 x 107 dBµV
max. výstupní úroveň (IMD2 -60 dB) 2 x 100 dBµV
potlačení mezi vstupy/výstupy >13 dB
tlumení odrazu na vstupu >10 dB
napájení předzesilovače 24V / 50 mA (automatické napájení na UHF1 vstupu)
napájení 230V±15% , 50/60 Hz, 7VA
konektory F-konektor
pracovní teplota -10°C .....+65°C
stupeň krytí IP20
hmotnost 0,55 kg
rozměr balení 162 x 80 x 47 mm
