AU-620_ zesilovač kaskádních multipřepínačů, 4 vst./výst.

AU-620_ zesilovač kaskádních multipřepínačů, 4 vst./výst.

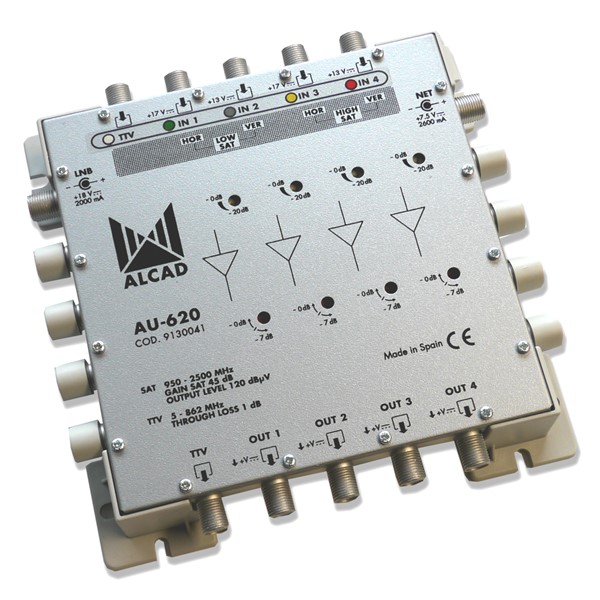

Zesilovač AU-620 je určen pro zesílení SAT signálu u aktivních kaskádních multipřepínačů MU-321 a MU-621. Tento zesilovač musí být v kaskádě použit vždy, pokud jsou zapojeny aktivní multipřepínače. K zesilovači AU-620 se připojuje napájecí zdroj FU-513 (pro napájení samotného zesilovače a aktivních multipřepínačů) a FU-612 (pro napájení LNB). Zesilovač je umístěn v ZAMAC odlitku a má zpětný kanál 5-65 MHz.



typ pro kaskádovou instalaci (for cascade instalation)
počet vstupů 5 (4xSAT + TV)
počet výstupů 5 (4xSAT + TV)
frekvenční rozsah TV/RW vstupu 5-862 MHz
frekvenční rozsah SAT vstupů 950 - 2500 MHz
průchozí útlum v TV/RW pásmu 1,5 ± 0,5 dB
průchozí zisk v SAT pásmu 43 ± 1,0 dB
regulace zesílení v SAT pásmu 20 dB
přepínatelný náklon v SAT pásmu 950-2150MHz 8 dB
výstupní úroveň v SAT pásmu 118,5 dBµV (IMD3 -35dB), 110 dBµV (IMD2 -35dB)
výstupní napětí (out 1- 4) 6,5V / 2240 mA
napájení 7,5V/ 1600 mA (zdrojsupply unit FU-513)
napájení pro LNB 2000mA / 18V (zdroj/supply unit FU-612)
konektory F-konektory (F-connectors)
pracovní teplota -10°C .....+45°C (+55°C s ventilátorem/with ventilator)
stupeň krytí IP 30
hmotnost 0,7 kg
rozměr 155 x 155 x 55 mm
