564401_ transmodulátor 3x DVB-S2 / 2x DVB-C, CI, T0X

564401_ transmodulátor 3x DVB-S2 / 2x DVB-C, CI, T0X

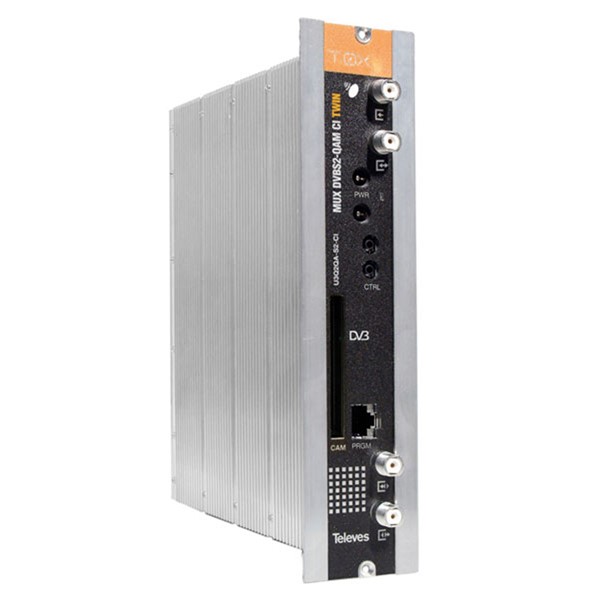

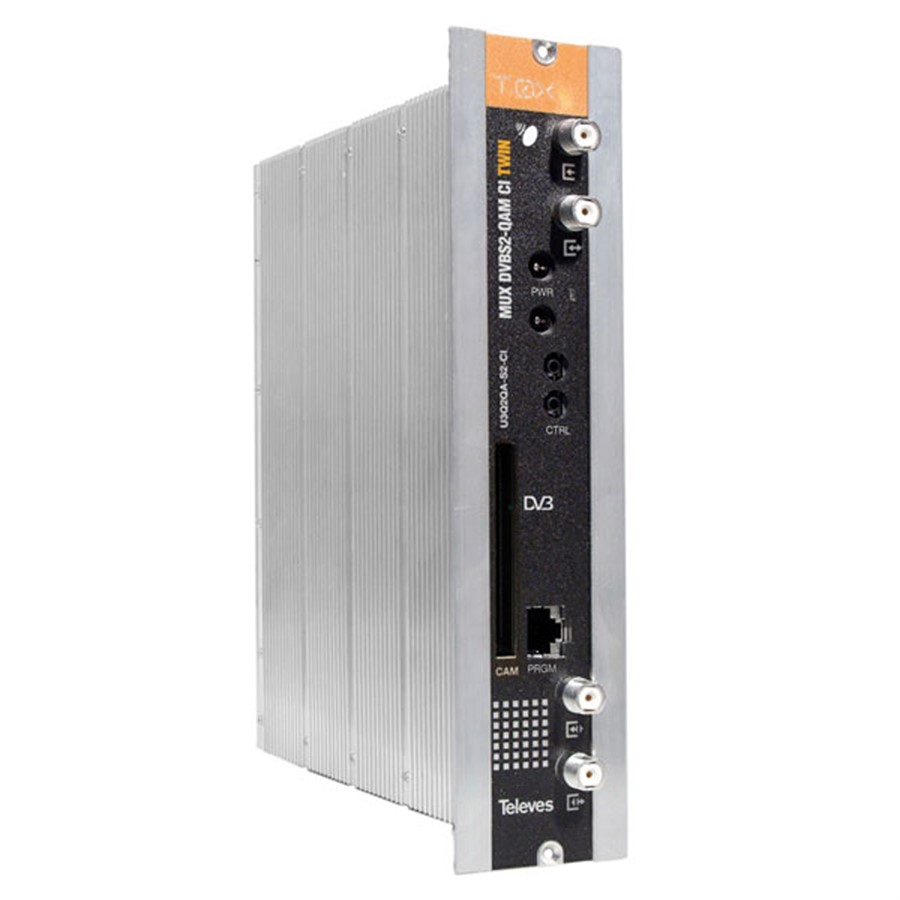

Transmodulátor ref.564401 je součástí modulového systému TELEVES T0X. Slouží k převodu satelitních programů standardů DVB-S nebo DVB-S2 do dvou výstupních DVB-C kanálů v TV pásmu 47 až 862 MHz. Transmodulátor zpracovává signály ze 3 transpondérů pomocí dvou SAT IF vstupů. Je vybaven CI rozhraním pro zpracování kódovaných programů. Programování se provádí místně pomocí systémového programátoru PCT ref. 7234 nebo vzdáleně (přes LAN) s využitím řídícího modulu ref.5559 a softwaru TSuite. Napájení je realizováno zdrojem +24 (ref. 5629). Montáž na DIN lištu (ref. 5071) na zeď nebo na rám do 19" skříně (ref. 5301). Kompatibilita s ostatními prvky hlavní stanice TELEVES T0X.



příjem DVB-S (QPSK), DVB-S2 (8PSK)
pokročilá editace transportního toku ne/no
počet podporovaných kodovaných programů zavisí na CAM modulu/depends on a CAM module
---------------------------------------- QPSK/8PSK VSTUP ------------------------------
kmitočtový rozsah 950 - 2150 MHz
vstupní úroveň pro DVB-S -60 ... -25 dBm
vstupní úroveň pro DVB-S2 -60 ... -25 dBm
útlum vstupní smyčky 1,5 dB
symbol rate pro DVB-S 2... 42,5 MS/s
symbol rate pro DVB-S2 10 ... 30 MS/s
--------------------------------------- QAM VÝSTUP --------------------------------------
konstelace 16, 32, 64, 128, 256 QAM
výstupní kanál v pásmu 45 - 862 MHz
kmitočtový krok 250 kHz
šířka pásma 8 MHz
nastavitelná výstupní úroveň 80±5 dBµV
nastavitelný útlum 15 dB
útlum výtupní smyčky 1,5 dB
tlumení odrazu na výstupu >12 dB typ.
------------------------------------------ OBECNÉ --------------------------------------
napájení + 24V DC (ze zdroje ref. 5629/from power supply unit ref. 5629)
CAM vstup slot (EN 50221)
spotřeba 550 mA (800 mA s napájením LNB/with powering LNB)
stupeň krytí IP 20
rozměr 220 x 170 x 50 mm
hmotnost 1 kg
