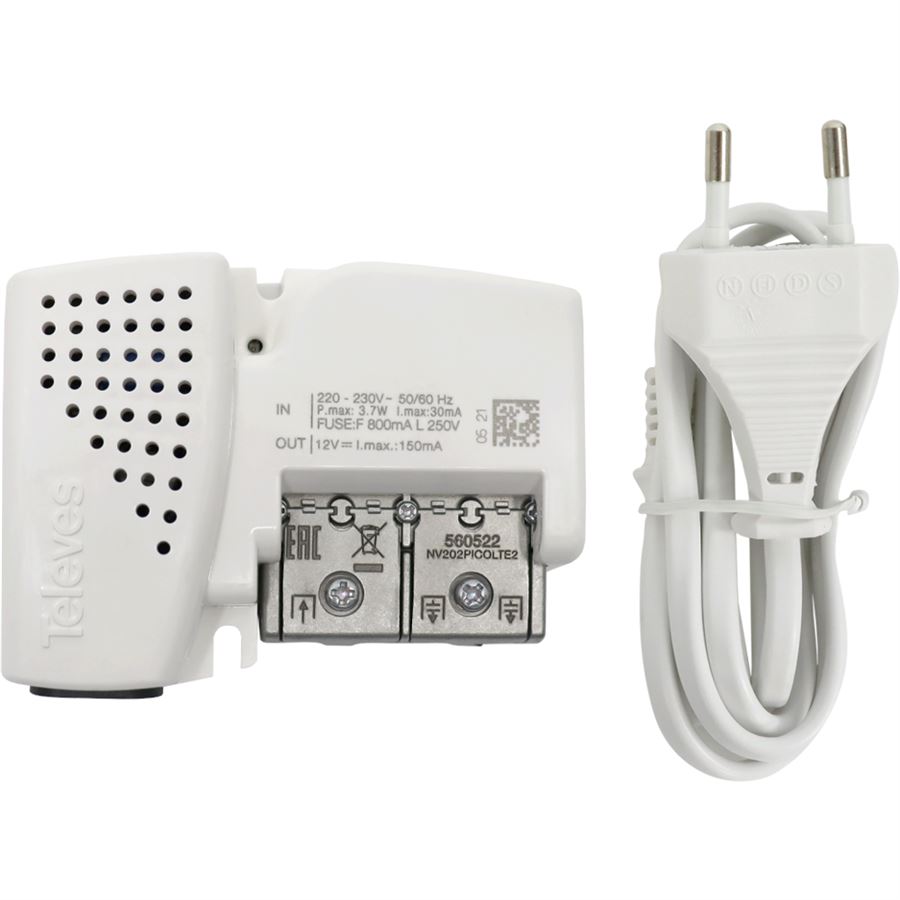

560522_ zesilovače Picokom, 2 výst, (47-400, 470-694 MHz), G=10 dB (VHF), 20 dB (UHF), AGC, LTE700


Zesilovač Picokom ref. 560522 lze použít jako malý domovní zesilovač nebo jako zesilovač pro posílení signálů VHF/UHF (do 694 MHz) v bytových rozvodech. Jeho základní výhodou je automatické nastavení, které zabraňuje přebuzení zesilovače. Zesilovač potlačuje LTE700 pásmo.

Zesilovač není vybaven žádným manuálním regulačním prvkem. O nastavení se stará obvod AGC, který zastává dvě funkce. Zabraňuje přebuzení zesilovače (podle počtu kanálů nastaví maximální výstupní úroveň) a současně udržuje nastavenou výstupní úroveň (má-li vstupní signál dostatečnou úroveň). Automaticky nastavená výstupní úroveň zesilovače je dána počtem zesilovaných kanálů a maximálním zesílením zesilovače (20 dB v pásmu UHF a 10 dB v pásmu VHF). Např. pro 6 DVB-T kanálů je nastavena výstupní úroveň na max. 95 dBuV. Zesilovač umožňuje napájení předzesilovače +12V/150 mA. Napájení do vstupu lze zapnout/vypnout pomocí spínače na zadní straně zesilovače. Picocom má velmi malé rozměry a nízkou spotřebu energie (max. 3,7W).



počet vstupů/výstupů 1 / 2
vstupy VHF (40-400MHz), UHF (470-694 MHz)
zesílení 10 dB (VHF), 16 dB (UHF)
rozsah AGC 20 dB
regulace zesílení 20 dB (VHF vstupy/inputs), 16 dB (UHF vstupy/outputs)
šumové číslo 4 dB (VHF), 4 dB (UHF)
max. výstupní úroveň (DIN45004B) 105 dBµV
max. výstupní úroveň (10x DVB-T) 92 dBµV (UHF)
max. výstupní úroveň (2x DVB-T) 91 dBµV (VHF)
tlumení odrazu na vstupu >10 dB
napájení předzesilovače 12V / 150 mA (přepínač)
napájení 196-264V, 50/60 Hz, 3,7 W
konektory bez konektorové připojení
pracovní teplota -5°C .....+45°C
stupeň krytí IP20
hmotnost 0,23 kg
rozměr 100 x 60 x 30 mm
