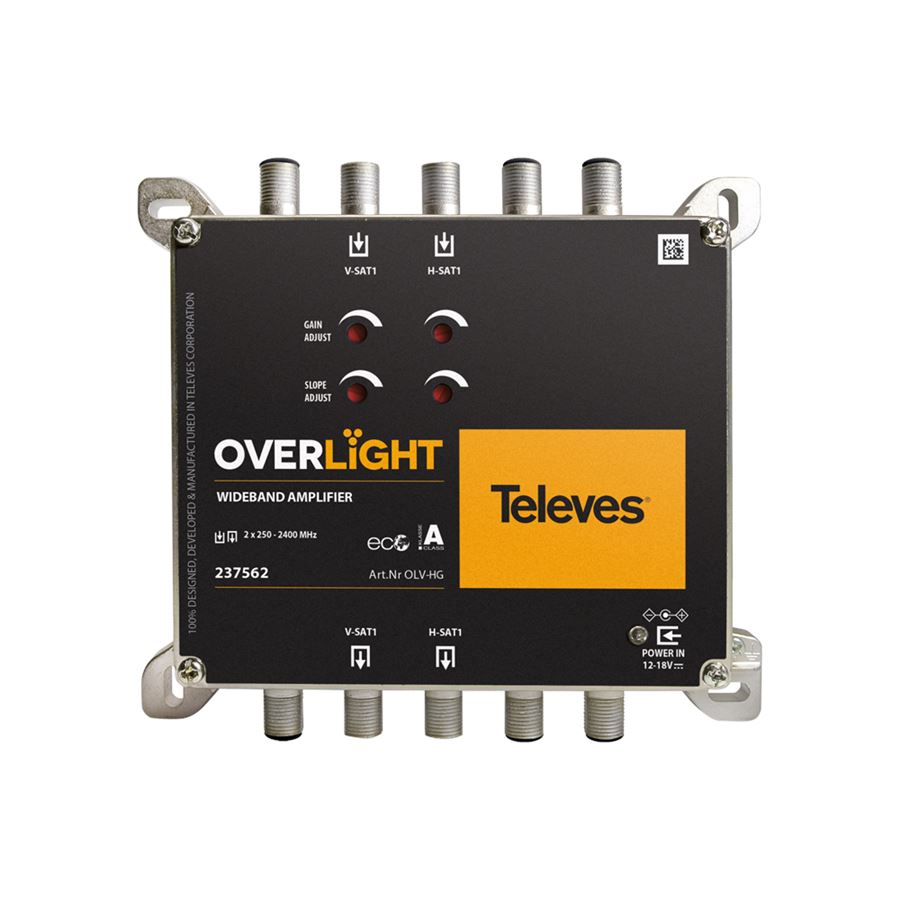

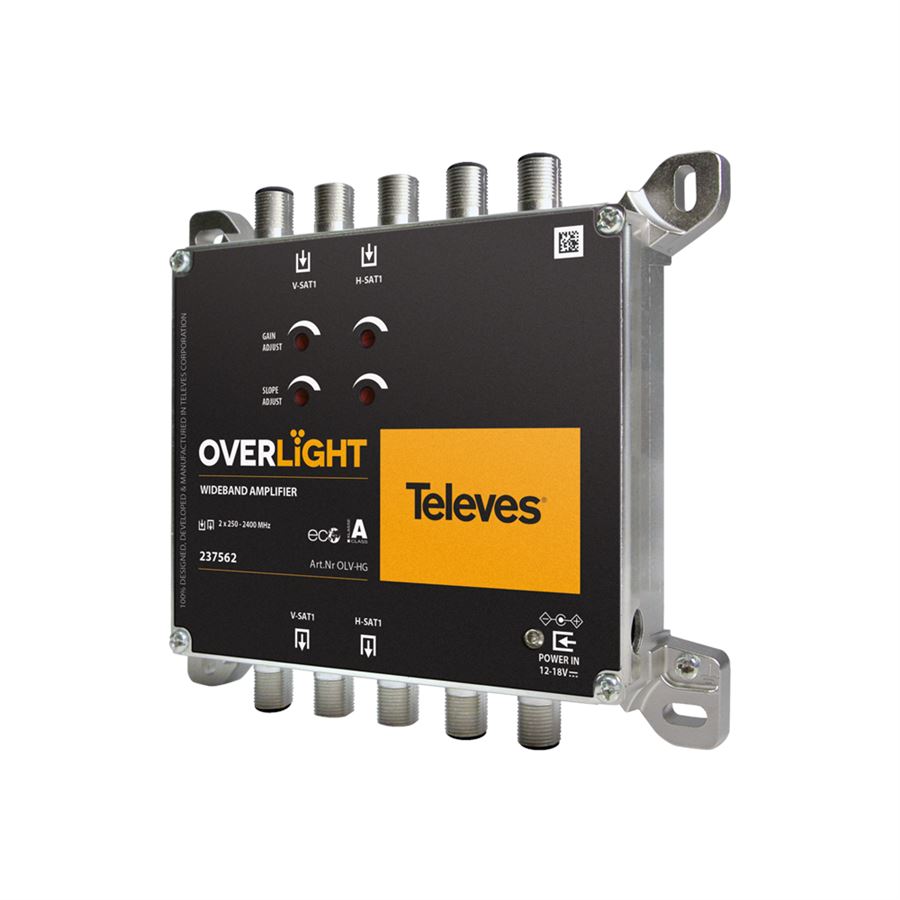

237562_ sat. zesilovač 29 dB, 2 vstupy, 2výstupy, Overlight serie


237562 je kompaktní širokopásmový zesilovač 250-2400 MHz pro instalaci jednoho satelitu v systému Overlight. Zesilovač může být napájen z vysílače Overlight nebo z externího zdroje. Maximální zisk je 29 dB. Je vybaven 2 vstupy (H/V) WideBand a 2 výstupy (H/V) WideBand (250-2400 MHz). je určen pro vnitřní použití.



počet vstupů/výstupů 2/2
Vstupy/výstupy SAT V - SAT H / SAT V - SAT H
Frekvenční rozsah 250 - 2400 MHz
Výstupní úroveň 118 dBµV (EN60728-3 IMD3 2 tones -35dB)
Zesílení 29 dB
Regulace zesílení 0-13 dB
Regulace náklonu 0-12 dB
Napájení 12 - 18V, 1,3W
Max proud při 12V 500 mA
Max proud při 18V 110 mA
Provozní teplota -5 ... +45°C




Dokumenty v aktuálním umístění:
  • Žádné dokumenty

Příklad zapojení OVERLIGHT  série.
