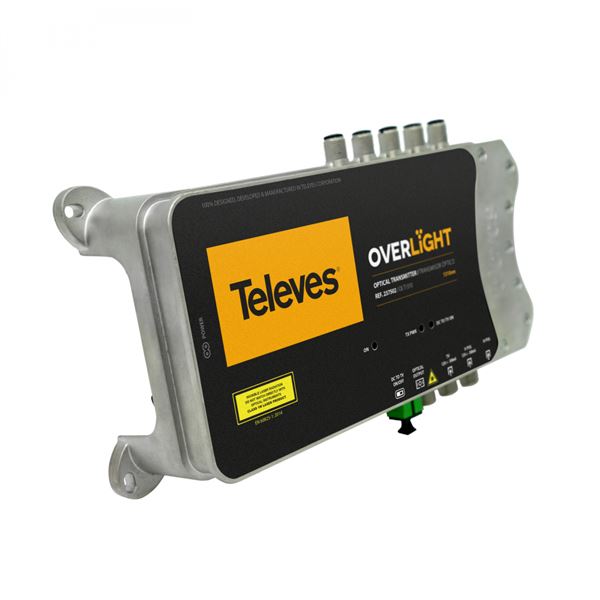

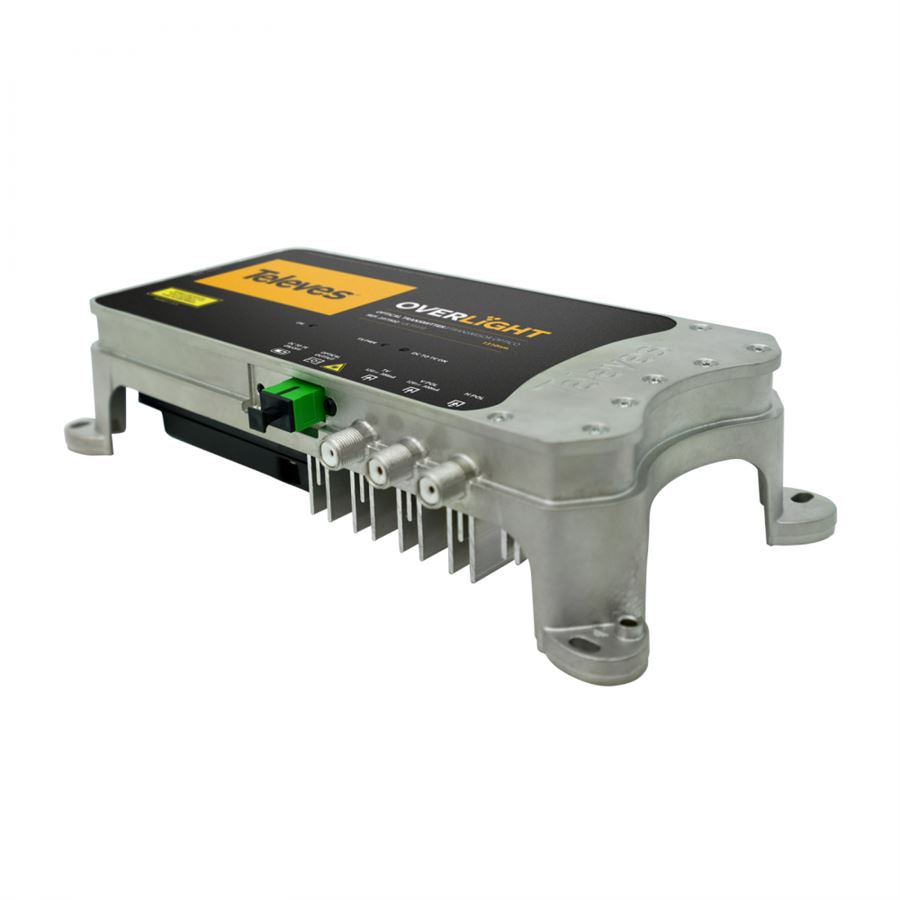

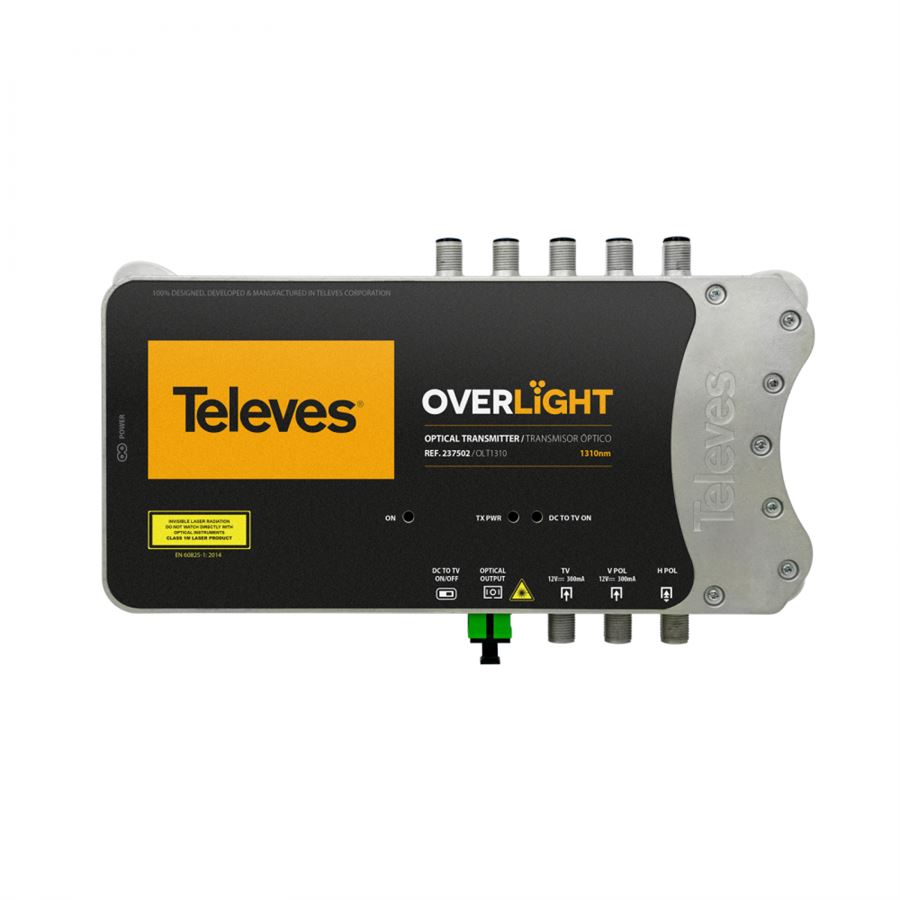

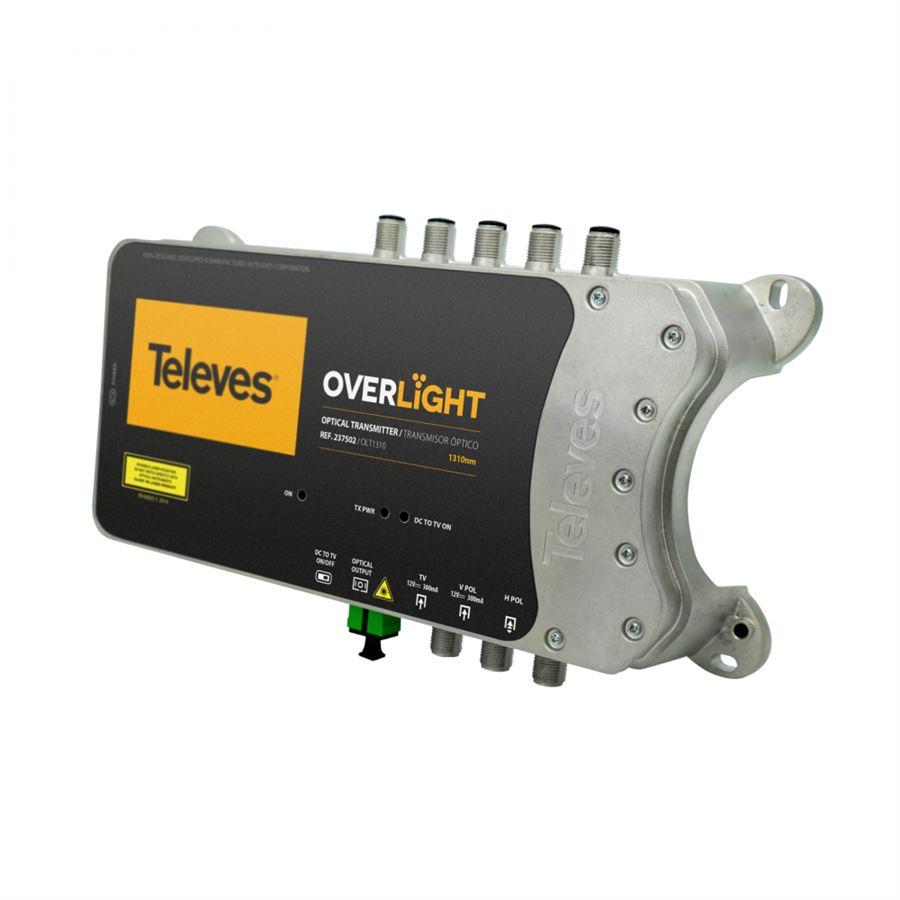

237502_ optický vysílač CWDM, 1310 nm, Overlight serie


237502 je širokopásmový satelitní a pozemní optický vysílač CWDM. Toto zařízení přijímá satelitní signál z RF širokopásmového LNB a pozemního pásma a distribuuje jej až k 64 uživatelům přes optický výstup v okně 1310 nm s optickým výkonem 10 dBm.
Toto zařízení je součástí systému Overlight, který distribuuje satelitní a pozemní signály více uživatelům prostřednictvím jediného optického vlákna.




Vstupy TV - SAT V - SAT H
Frekvenční rozsah 47 - 694 MHz (TV) _ 290 - 2340 MHz (SAT V) _ 290 - 2340 MHz (SAT H)
Vstupní úroveň 83....95 (TV), 70...85 dBµV (SAT)
Vlnová délka 1310 nm
Optický výkon 10 dBm
Provozní teplota -5 ... +45°C
Typ optického konektoru SC/APC
rozměr 226 x 120 x53 mm
hmotnost 0,92 kg




Dokumenty v aktuálním umístění:
  • Žádné dokumenty

Příklad zapojení OVERLIGHT  série.
