596101_ MOSAIQ6, Full DVB, HEVC, CI, optický vstup, měřící přijímač

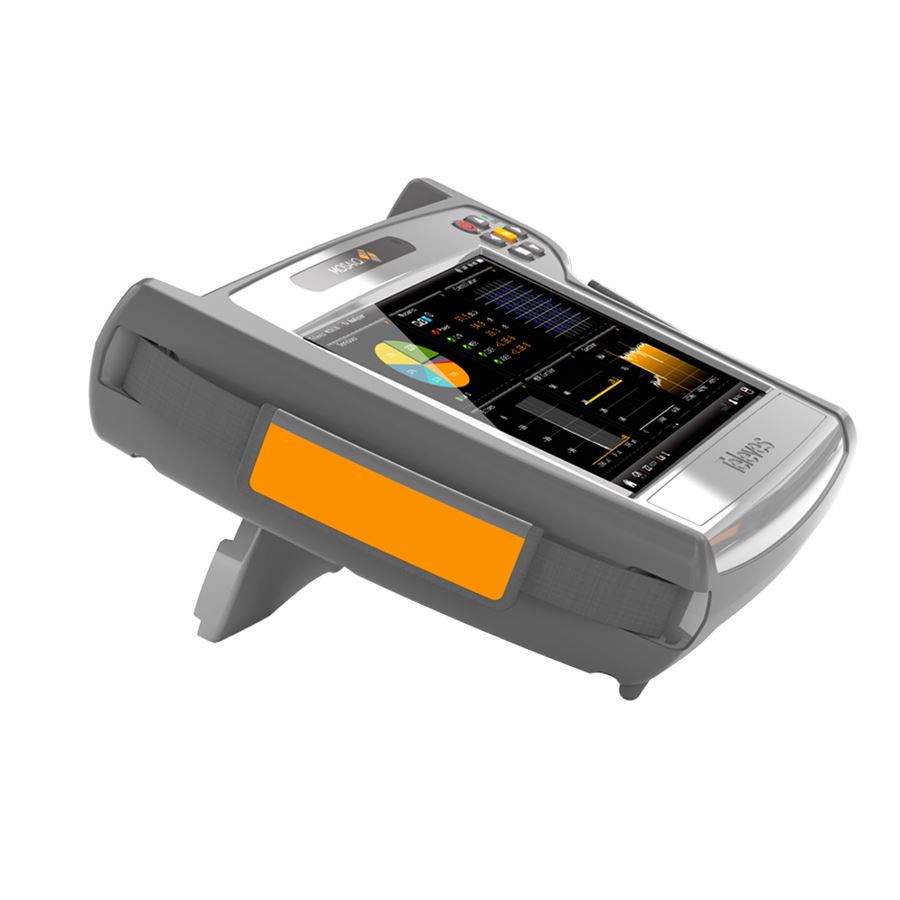

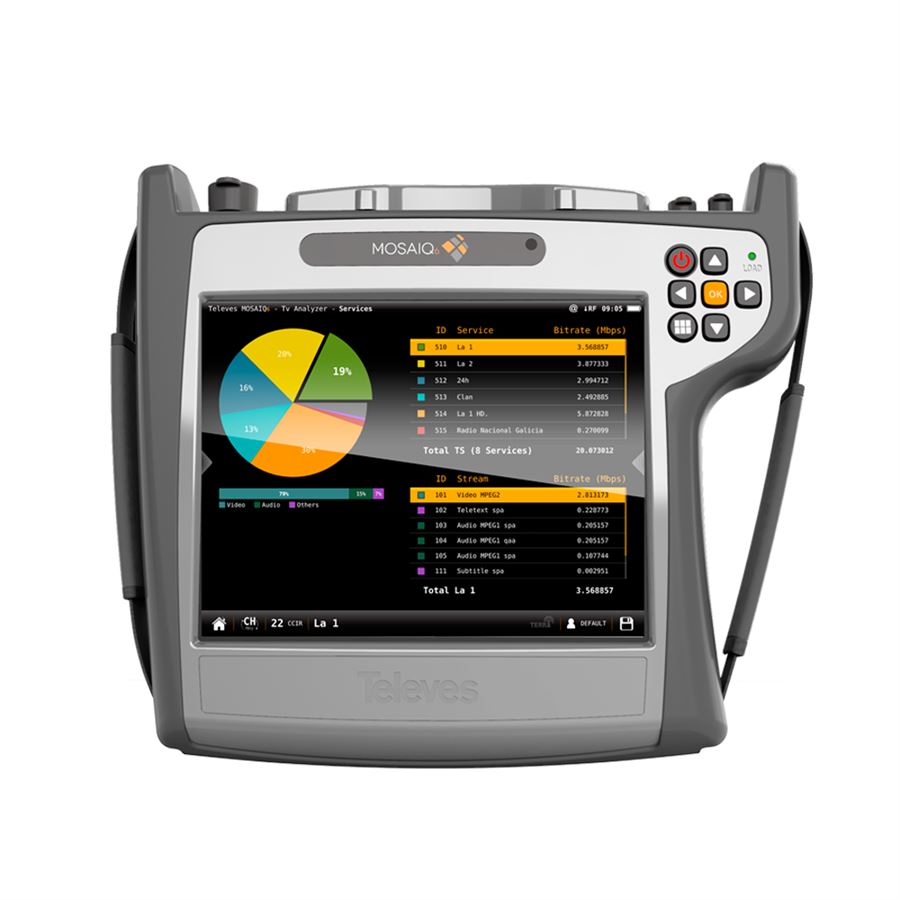

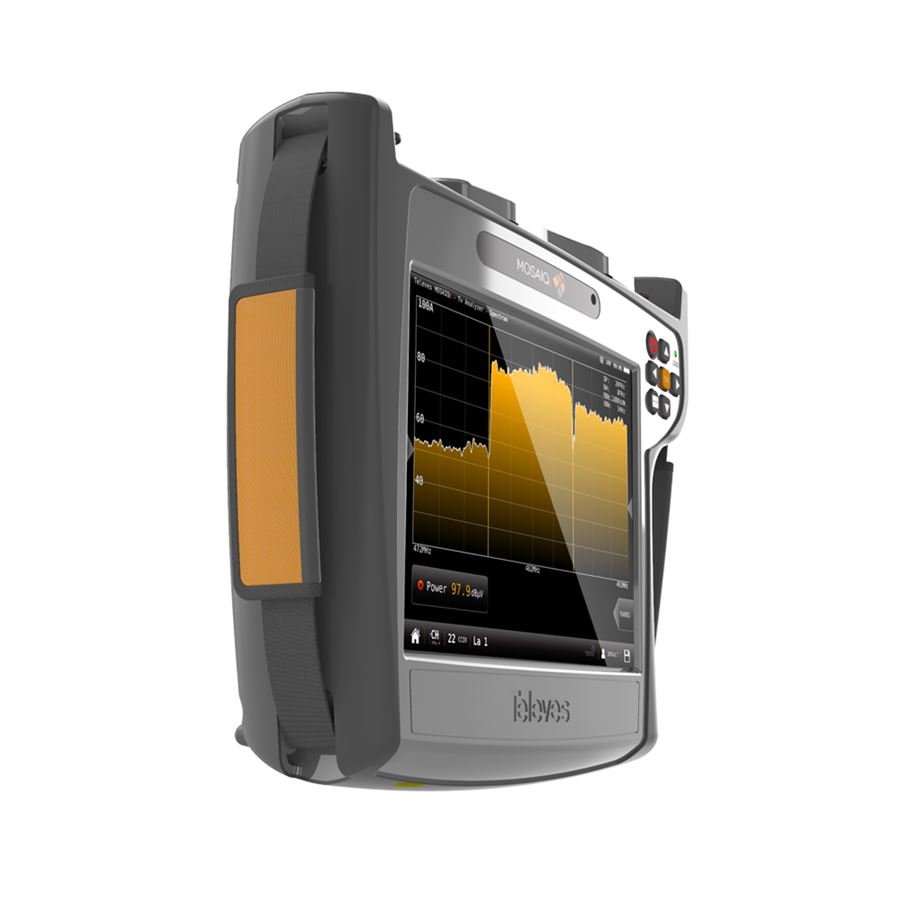

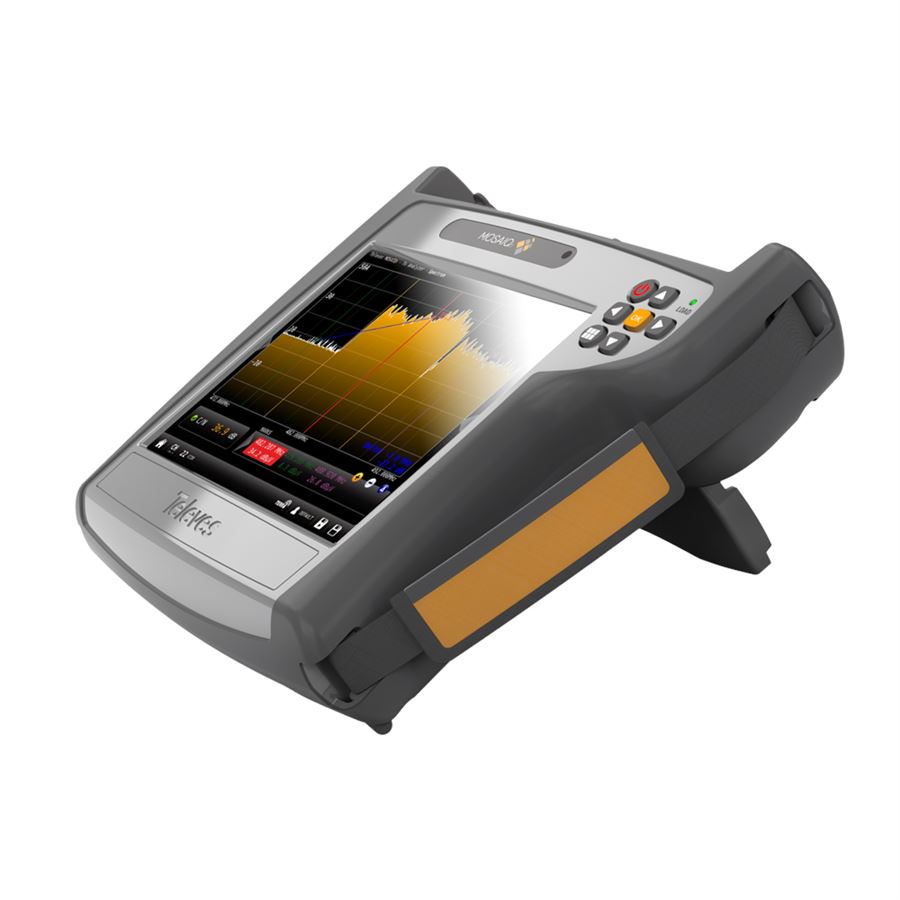

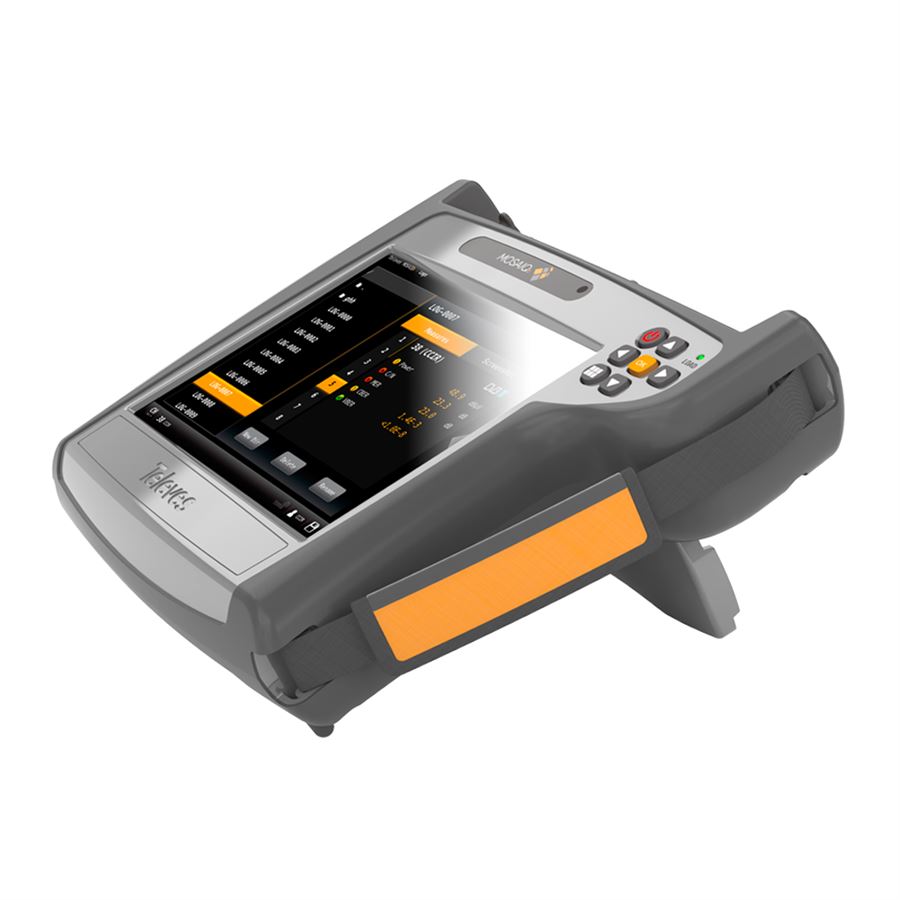

MOSAIQ6 je nový vysoce výkonný přenosný TV analyzátor určený pro profesionální uživatele, kteří potřebují pokročilé funkce a vysokou přesnost měření. Přístroj je schopen analyzovat a měřit digitální a analogové signály v rozsahu 5 až 3300 MHz (DVB-T/T2, DVB-C annex A, B a C, DVB-S/S2/S2X, FM, analogová TV, Wi-Fi). Měření lze provádět na koaxiálním nebo optickém vstupu. Je vybaven ultrarychlou spektrální analýzou s rozmítáním <10ms, echo analýzou s rozšířenou detekcí odrazů mimo GI (pre a post echo), TS analyzérem, měřením MER by Carrier, zobrazením MPEG2/MPEG4/HEVC(H.265), analýzou IPTV, vzdáleným přístupem a mnoha dalšími funkcemi. MOSAIQ6 lze ovládat pomocí dotykového displeje s gesty nebo pomocí kláves. Práce s přístrojem je velmi intuitivní, uživatelské rozhraní je lokalizováno do českého jazyka. Jako option lze doplnit měření DAB/DAB+, zobrazení analogového signálu, analýzu Wi-Fi pásma 5 GHz a funkci GPS.






Frekvenční rozsah 5 - 3300 MHz
Měřicí rozsah 20 - 128 dBµV
Standardy DVB-T/T2, DVB-C annex A, B a C, DVB-S/S2/S2X, FM, analogová TV, Wi-Fi (DAB/DAB+ jako option)
Hlavní funkce spektrální analýza, echo analýza, měření MER by Carrier, čítač neopravených chyb, analýza TS, konstelační diagram, FM analýza, IPTV analýza, LTE test, identifikace satelitu
Spektrum SPAN 100 KHz, 1 MHz, 5MHz, 10 MHz, 20 MHz , 50 MHz, 100 MHz, 200 MHz, 500 MHz, 1.0 GHz, 2.0 GHz, 3.3 GHz, nebo volitelně od 100 KHz do 3.3 GHz
RBW 500 Hz, 1 KHz, 3 KHz, 5 KHz, 10 KHz, 30 KHz, 50 KHz, 100 KHz, 300 KHz, 500 KHz, 1 MHz, 3 MHz, 5 MHz
4 značky s funkcí delta, Trigger, Waterfall diagram, min/max hold, automatická nebo manuální referenční úroveň
Měření DVB-T modulace COFDM ( QPSK, 16 QAM, 64 QAM)
výkon od 20 dBµV do 128 dBµV
CBER 9.9 E-2 – 1.0 E-6
VBER 1.0 E-3 – 1.0 E-8
MER do 40 dB
C/N do 52 dB
Echo, MER by carrier, Konstelace, Čítač neopravených paketů, Náklon
Měření DVB-T2 modulace COFDM ( QPSK, 16 QAM, 64 QAM, 256QAM)
výkon od 20 dBµV do 128 dBµV
LDPCBER 9.9 E-2 – 1.0 E-6
BCHBER 1.0 E-3 – 1.0 E-8
LKM (LinkMargin) do 30 dB
MER do 40 dB
C/N do 52 dB
Echo, MER by carrier, Konstelace, Čítač neopravených paketů, Náklon, podpora PLP
Měření DVB-S modulace QPSK
výkon od 20 dBµV do 128 dBµV
CBER 9.9 E-2 – 1.0 E-6
VBER 1.0 E-4 – 1.0 E-8
MER do 20 dB
C/N do 30 dB
Konstelace, Čítač neopravených paketů, Náklon
Měření DVB-S2/S2X modulace QPSK, 8PSK, 8APSK, 16APSK, 32APSK
výkon od 20 dBµV do 128 dBµV
LDPCBER 9.9 E-2 – 1.0 E-6
BCHBER 1.0 E-2 – 1.0 E-8
LKM (LinkMargin) do 10 dB
MER do 20 dB
C/N do 30 dB
Konstelace, Čítač neopravených paketů, Náklon, multi TS, PLS scramblování
Měření DVB-T modulace 4QAM, 16QAM, 32QAM, 64QAM, 256QAM
výkon od 20 dBµV do 128 dBµV
BER 1.0 E-3 – 1.0 E-8
MER do 40 dB
C/N do 52 dB
Konstelace, Čítač neopravených paketů, Náklon
Měření FM C/N do 52 dB
podpora a měření RDS
Měření DAB/DAB+ (option)
výkon od 20 dBµV do 128 dBµV
MER do 20 dB
C/N do 30 dB
Napájení do vstupu 5 VDC, 13 VDC, 18 VDC, 24 VDC, nebo volitelně od 5 V do 24 V
maximální odběr 12 W
maximální proud 900 mA
podpora 22 KHz / DiSEqC
podpora dCSS (EN 50494 | EN 50607)
Zobrazení MPEG2, MPEG4 (H.264), HEVC (H.265) až do rozlišení Full HD (UHD a analogové zobrazení jako option)
Displej 8” dotykový TFT 1024x768, zobrazení až 6 měřicích funkcí na jedné obrazovce
Hmotnost 2150g
Rozměry 250x210x60 mm (H x W x D)
Baterie Li-ion (7,2VDC, 9000mAh), snadno vyměnitelná
Provoz na baterie > 4 hodiny

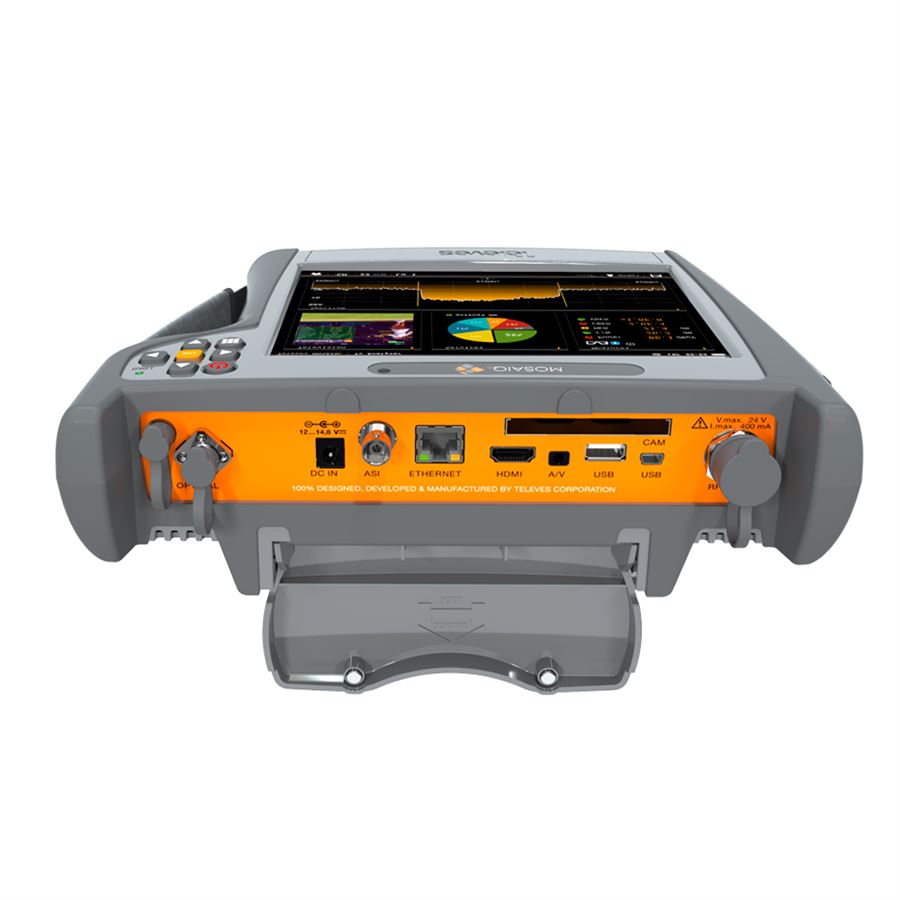

Rozhraní RF, ethernet, 2xUSB, HDMI, audio/video (jack), FC/APC širokopásmový optický vstup (1310+1490+1550 nm), GPS, CAM
Vnitřní paměť 32 Gb
Volitelné option měření DAB/DAB+, zobrazení UHD, zobrazení analogové TV, Wi-Fi 5 GHz, GPS
