TAE-1118_ CATV zesilovač 35 dB, rw.66 MHz, 118 dBµV

TAE-1118_ CATV zesilovač 35 dB, rw.66 MHz, 118 dBµV

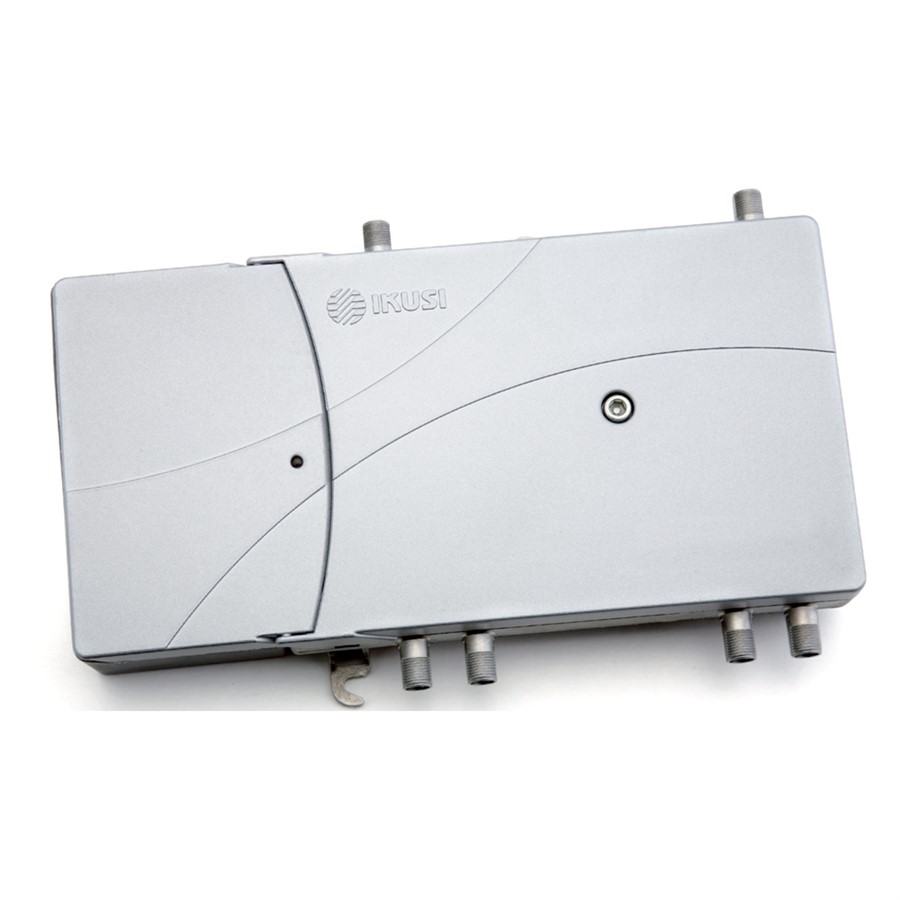

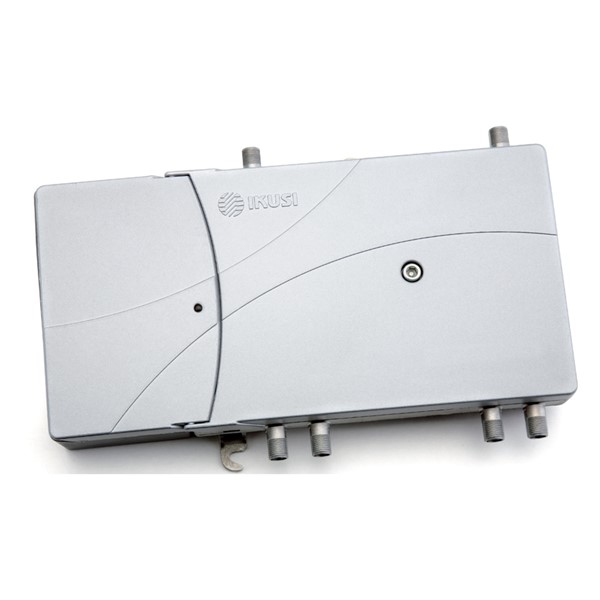

Zesilovač TAE-1118 je linkový zesilovač pro zesílení multiplexu pozemních analogových a digitálních TV/FM kanálů. Zesilovač obsahuje technologii Push-Pull a je vhodný pro distribuci signálu v STA nebo malých kabelových rozvodech. Zesilovač je vyroben v ZAMAC odlitku, který má vynikající stínící účinky. Zesilovač má zesílení 35 dB s regulací 18 dB a regulací náklonu 18 dB. Zesilovač má testovací vstup a výstup (-30 dB) pro nastavování zapojeného zesilovače. Součástí zesilovače je aktivní zpětný kanál 5-66 MHz.



počet vstupů/výstupů 1+1 (testovací) / 1+1(testovací)
vstup 86 - 862 MHz
zpětný kanál 5 - 66 MHz
-----------dopředný kanál--------------------------------------------------------------
zesílení 35 dB
zvlnění v pásmu ± 0,75 dB
regulace zesílení 0-18 dB
regulace náklonu 0-18 dB
šumové číslo < 8 dB
max. výstupní úroveň (DIN45004B) 118 dBµV
max. výstupní úroveň (IMD2 -60 dB) 115 dBµV
max. výstupní úroveň (CTB -60 dB) 103 dBµV
max. výstupní úroveň (CSO -60 dB) 106 dBµV
testovací výstup -20 dB
-------------zpětný kanál--------------------------------------------------------------
zesílení zpětného kanálu 12 dB
regulace zesílení zpětného kanálu 0-11 dB
šumové číslo < 7 dB
max. výstupní úroveň (DIN45004B) 110 dBµV
max. výstupní úroveň (IMD2 -60 dB) 105 dBµV
testovací výstup zpětného kanálu -30 dB
napájení 230-240V , 50/60 Hz, 10 W
konektory F-konektor
hmotnost 1,4 kg
rozměr balení 222 x 140 x 44 mm
