CAD-804 Mont Blanc_ digitální programovatelný zesilovač s konverzí, LTE700


Akční nabídka na digitální programovatelný zesilovač ALCAD CAD-804 platná od 25.10. do 30.11.2022

  • sleva 3% na jednorázový odběr 2ks
  • sleva 5% na jednorázový odběr 3ks
  • sleva 10% na jednorázový odběr 5ks

POZOR! Sleva se projeví až po odeslání objednávky, neprojeví se v košíku!!!

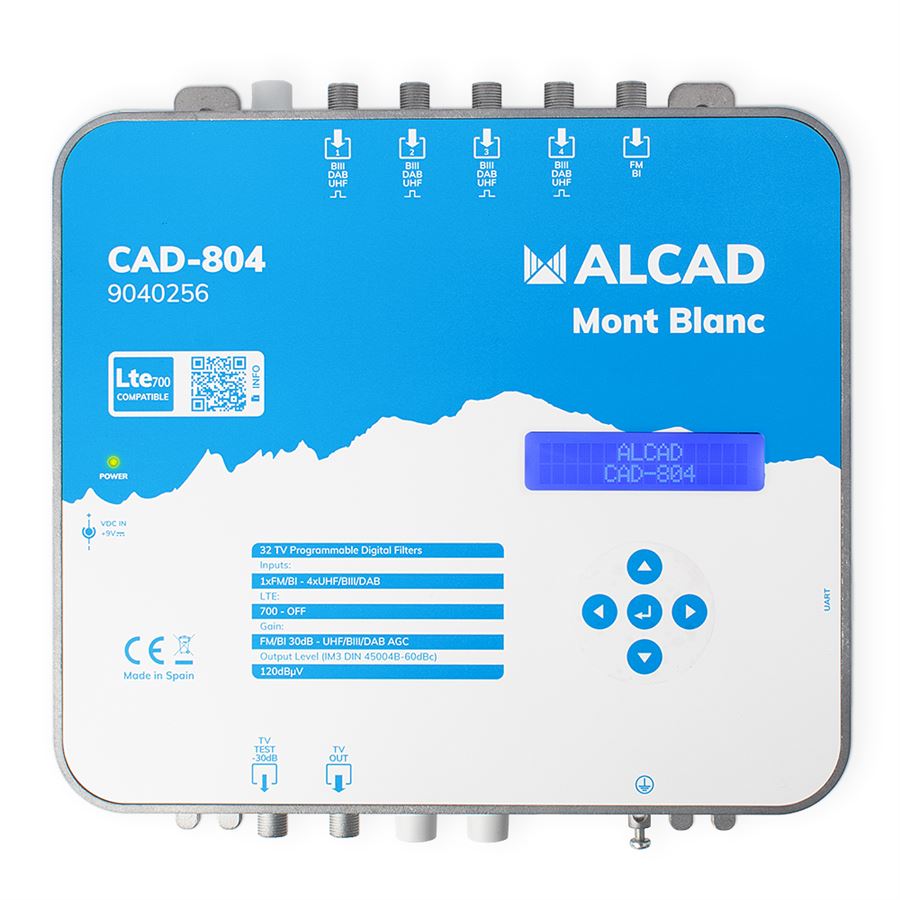

CAD-804 (Mont Blanc) je moderní DSP programovatelný zesilovač určený pro systémy společných televizních antén. Zesilovač je vybaven digitálním zpracováním kanálů, libovolný vstupní kanál lze převést na libovolný výstupní kanál (včetně pásma CATV) s automatickým nastavením zesílení dle zvolené výstupní urovně, kterou lze nastavit v rozmezí 95-115 dBµV. CAD-804 je vybaven čtveřicí programovatelných vstupů s vypínatelným filtrem LTE700, kterým lze přiřadit libovolně až 32 vysoce selektivních filtrů s real-time AGC a jedním pásmovým vstupem FM/BI. Zesilovač má zabudován automatický aktivovaný předzesilovač a umožňuje tak zpracovat signály již od úrovně 35 dBuV. CAD-804 je robustní konstrukce, je zabudován do šasi zamak s vynikajícím tlumením stíněním, krytím IP31 a teplotním pracovním rozsahem od -10 do +60°C. Nastavování se provádí přímo z panelu zesilovače pomocí tlačítek a dobře viditelného displeje.Ovládací menu je v češtině.

Hlavní rozdíly mezi doprodaným typem CAD-703 a novým typem CAD-804:

                                                                                         CAD-804                            CAD-703

Výstupní úroveň pro 6 DVB-T/T2 kanálů:                 115 dBuV                           113 dBuV

Rozsah vstupních úrovní:                                             35 .. 95 dBuV                    40 .. 110 dBuV

Počet kanálů na filtr                                                      1                                         1 až 2

Selektivita                                                                       40 dB@1 MHz                  35 dB@1 MHz

Vnitřní předzesilovač                                                    auto, od 35dBuV              manuální, od 40 dBuV

Konverze do S-kanálů                                                   Ano                                     Ne
Napájení do vstupů                                                       Ne                                        Ano

Pracovní teplotní rozsah                                              -10 … +60 °C                       -5 .. +50 °C

Rozměry (mm)                                                                215x218,4x45                    192 x 148 x 37

Krytí                                                                                  IP31                                      IP20




počet vstupů/výstupů 5/1+test (-30dB)
vstupy 4x programovatelné vstupy UHF/VHF/DAB _ 1x FM/BI (40-108 MHz)
celkový počet programovatelných filtrů 32 ( lze libovolně přiřadit k programovatelným vstupům )
počet kanálů na filtr 1
zesílení automatické (80 dB pro UHF/VHF/DAB), pro FM max. 30 dB manuálně nastavitelné
manuální regulace zesílení kanálu pouze v pásmu FM v rozsahu 30 dB
rozsah vstupního signálu 35 - 95 dBµV pro UHF/VHF/DAB, 40 - 100 dBµV pro FM/BI
vstupní předzesilovač automatický pro UHF/VHF/DAB
rozsah AGC 50 dB
max. výstupní úroveň (IMD2 -60 dB) 120 dBµV
max. výstupní úroveň pro 6x DVB-T/T2 115 dBµV
selektivita program vst. >40 dB (± 1 MHz)
napájení 230V/9V, 11 W (externí napájecí zdroj)
rozsah pracovních teplot -10°C až +60°C
stupeň krytí IP31
konektory F-konektor (F-connector)
rozměr 215 x 218,4 x 45 mm
hmotnost 1,45 kg
